仕様

各部の名称​

Waffreeの各部の名称を説明するための俯瞰画像 Waffreeの各部の名称を説明するための側面画像 Waffreeの各部の名称を説明するための裏面画像

キー配列、キーマップ​

レイヤーについて​

Waffreeではキーボードのレイヤー機能を利用することができます。
レイヤーとは、キーマップを階層構造で扱うことができる機能です。
下図のように、レイヤー0のmo(momentary layer)キーを押している間は、レイヤー1になります。

レイヤー機能を説明する画像

レイヤーを扱うための機能はいくつかあります。詳細はレイヤー機能を参照ください。

LEDインジケータ​

LEDの色と状態​

接続状態やバッテリー残量に応じてLEDの色が変化します。

状態LED
USB接続中 緑色点灯
Bluetoothペアリング中 青色点灯
USB接続中(Bluetoothアドバタイズ中) 緑色点滅
Bluetoothアドバタイズ中 青色点滅
バッテリー残量低下 赤色点滅
充電中(USB/BT接続無し) 白色点灯
ファームウェアアップデート準備完了 ピンク色点滅→赤色点灯
初期化準備完了 紫色点滅

充電時、アイドル時​

USB接続を行うことで充電状態へと移行し、彩度が低下します。
例. ペアリング中： → 充電中：

また、一定時間経過でアイドル状態に移行し、明度が低下します。
例. ペアリング中： → アイドル状態：

スリープ機能​

電源に接続されておらず、一定時間操作がない場合はバッテリー寿命を伸ばすためにスリープモードになります。
具体的に、以下条件の場合にスリープモードになります。

  1. 無操作状態がWaffreeToolで設定したスリープ時間経過した場合
    or
  2. Bluetooth接続が切断されてから3分経過した場合(右ユニットは左ユニットとの接続が切断されてから30秒経過した場合)

対応キーコード​

Waffreeでの対応キーコードは以下のページを参照ください。
対応キーコード

ハードウェア仕様​

項目内容
インターフェイスUSB2.0以上 or Bluetooth4.0以降
通信仕様2.4GHz帯 接続範囲5m以内
消費電力充電時最大 5V 500mA
動作温度/湿度5~40℃/ ~90%RH(結露なきこと)
質量約2kg(左ユニット850g、右ユニット1150g)
サイズ143mm x 362mm (左右結合時)
内部バッテリー仕様Lipo 3.7V 850mAh※ロットによって若干異なることがあります

キースイッチ​

画像キースイッチスペック備考

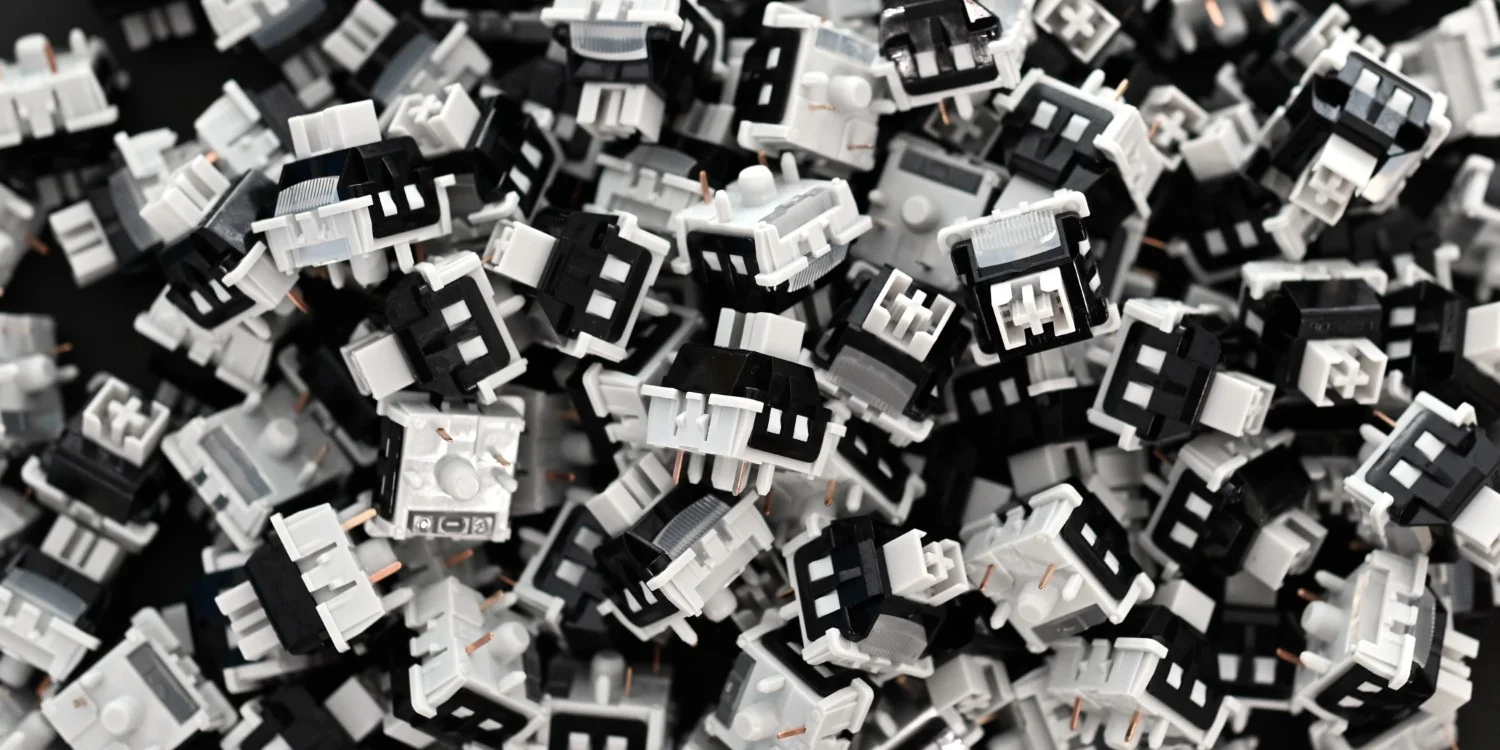

Gray Wood Switch V4Gray Wood Switch V4オペレーション：リニア
荷重：40gf
素材：POM		POM素材のため、静摩擦力が小さく、撫で打ちのような軽いタイピングを好む人におすすめのスイッチです。

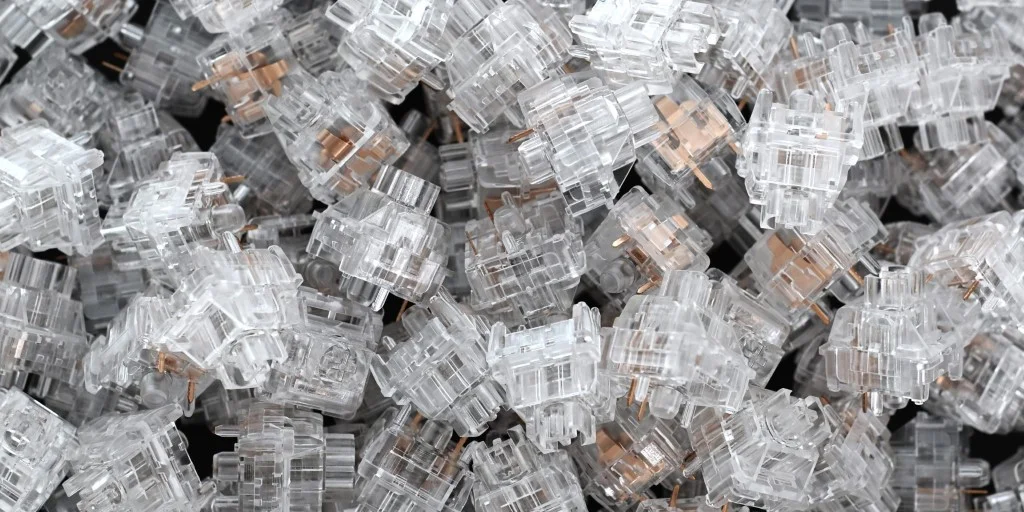

The Salt Ice SwitchThe Salt Ice Switchオペレーション：リニア
荷重：45gf
素材：PC		ハッキリとした打鍵感が気持ち良い。底打ちする方におすすめのスイッチです。

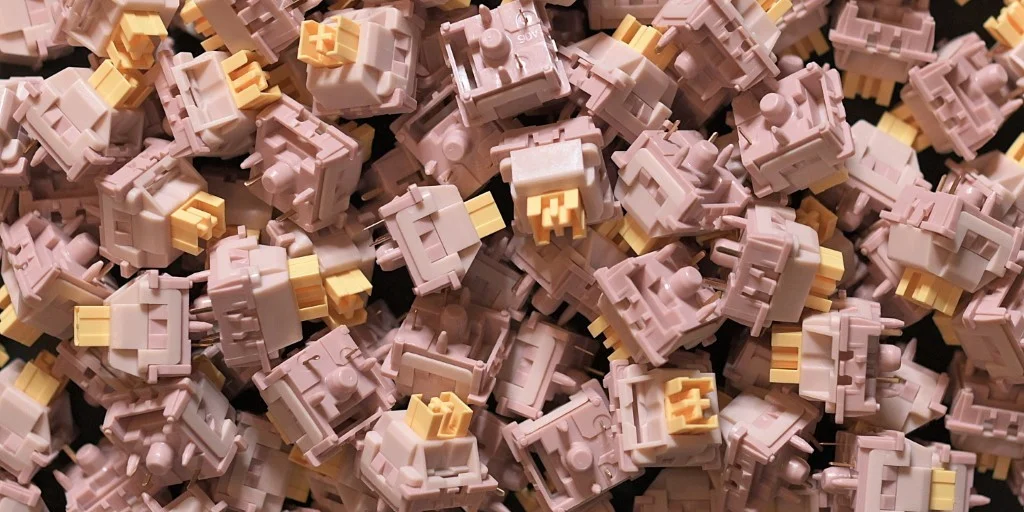

Outem_Silent_Peach_V2Outem Silent Peach V2オペレーション：サイレントリニア
荷重：40gf
素材：POM		静音性が高いため、オフィスでの使用におすすめのスイッチです。

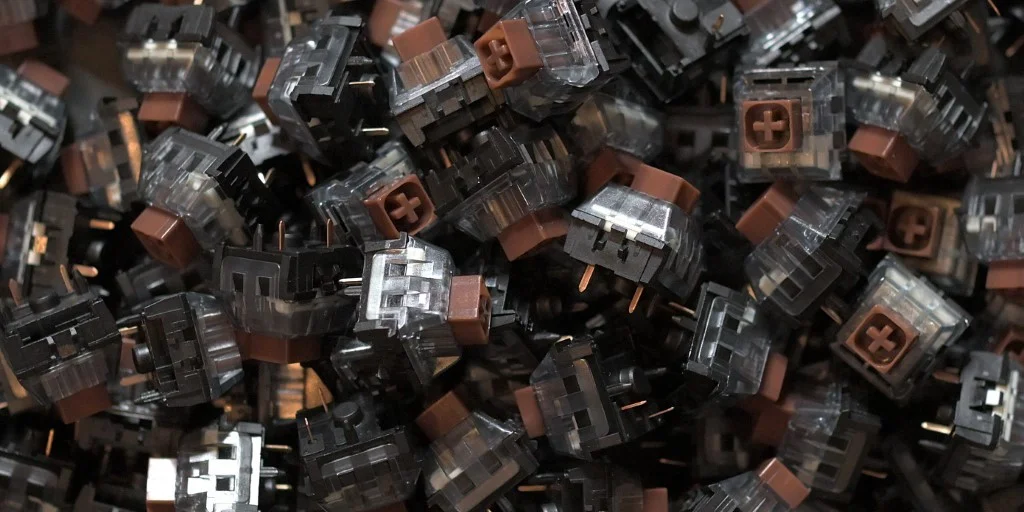

Kailh_Box_BrownKailh Box Brownオペレーション：タクタイル
荷重：45gf
素材：PC		クリック感があるタクタイルスイッチです。タイピングのフィードバックを重視する方におすすめのスイッチです。

打鍵音については以下のリンクからご確認ください。
https://www.youtube.com/watch?v=8rc5U522qOY

キーキャップ​

WaffreeにはMDAプロファイルを採用したWaffree Keycapsが付属しています。
付属するキー一覧については下記画像を参照ください。
Waffreeには本体にあらかじめ取り付けた状態で出荷され、余りは予備キーキャップとして同梱されます。
必要に応じて交換、カスタマイズが可能です。

Waffree Keycaps

動作環境​

キーボード本体​

項目内容
対応OSWindows11以降(x64), macOS10.15以降
BluetoothBluetooth4.0以降(無線接続を使用する場合)

WaffreeTool​

項目内容
対応OSWindows11以降(x64), macOS10.15以降
メモリ8GB以上
ストレージ1GBの空き容量
ディスプレイフルHD(1920x1080)以上
